Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Cu com FR4 | Espessura: | 1.0-5.0mm |
|---|---|---|---|
| Espessura do Cu: | 2-20OZ | condutibilidade térmica: | 1.0-20W/M.K |
| Soldermask: | VERMELHO, branco, black.green.blue.yellow. | Legenda: | PSR-4000 |
| superfície terminada: | Ouro da imersão. OSP.HAL | ||
| Realçar: | fabricantes da placa de circuito,Fazendo placas do PWB |
||

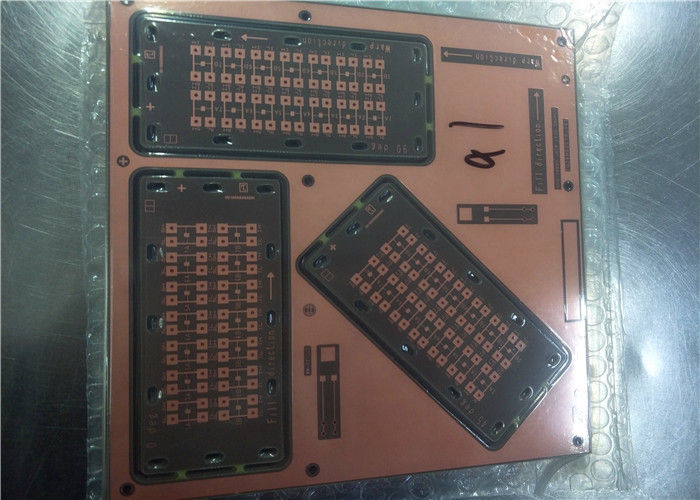

O Cu do PWB da fonte de segunda alimentação com PWB do controle de poder pcb.94v0 da placa do PWB do metal FR4 Rohs
| Tipo do PWB | Tipo material | Tipo material | |||||||
| Único PWB do lado PWB dobro do lado PWB Multilayer Único PWB do lado |
CEM-1 FR-4 Alumínio Cobre Cerâmico |
SY KB IL LianMao HongRen Arlon KingWong VT Latifundiário 5052 séries |
|||||||
| A vantagem de nós | |||||||||
| 1 | Nós temos nossos próprios, independente do sistema do tratamento de águas residuais. Certifique-se que haverá um espaço muito grande do desenvolvimento e a estabilidade do ambiente de produção no futurer | ||||||||
| 2 | A operação flexível, pode estar na produção de grupos pequenos. Igualmente pode produzir grandes quantidades. Pode salvar a produção rapidamente. | ||||||||
| 3 | A produção dobro urgente por 24 horas, a produção Multilayer urgente da amostra da amostra para 48 hours.completely de acordo com exigências de cliente | ||||||||
| Sobre os arquivos | |||||||||
| 1 | Você tem arquivos do gerber ou arquivos do PWB | ||||||||
| 2 | Você tem amostras do PWB. envie-nos a amostra. nós ajudá-la-emos para a cópia gratuita | ||||||||
| Como calcular o preço | |||||||||
| 1 | Por exemplo, seu dobro tomou partido tamanho do PWB é 100 milímetros * 200 milímetros de largura, preço tomado partido dobro longo do PWB são $60 medidores de um quadrado. Assim o cálculo resulta 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Sobre o transporte. | |||||||||
| Toda a cotação não inclui o custo do transporte | |||||||||
| 1 | Você encontra uma empresa de transmissão do frete para ajudá-lo, quando nós terminamos o PWB, que nós o wiill envia a sua empresa do remetente diretamente. Você diretamente às despesas de transporte pagou à empresa do remetente | ||||||||
| 2 | Nós ajudamo-lo responsável para o transporte, frete incluído no preço. De acordo com quanto dinheiro uma computação do quilograma. | ||||||||
| 3 | A fim salvar custos. O melhor é você tem a empresa familiar do remetente | ||||||||
A fábrica é especializada nas placas de circuito cerâmicas, PWB de cobre da base, placas de circuito de alumínio do espelho, produtos de alumínio altos do PWB da carcaça da condutibilidade térmica tais como a investigação e desenvolvimento e a produção, características do produto além do que a isolação mergulha a resistência térmica fina, pequena, dissipação de calor nonmagnetic, boa, força mecânica alta, trabalha igualmente tem uma boa confiança, vida útil longa. Em consequência, são amplamente utilizados no empacotamento da ESPIGA, iluminação de alta potência do diodo emissor de luz, fonte de alimentação de alta potência, instalação da engenharia das lâmpadas e as lanternas, iluminação comercial, lanternas da iluminação do agregado familiar lâmpadas e, e outras áreas da iluminação verde.
| Capacidade de processo | ||||||||||||||
| Tipo material: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Espessura do tanoeiro: 0.5-12OZ | |||||||||||||
| Espessura da placa: 0.2-6.0mm | Tamanho mínimo do furo: 0.25mm (tamanho terminado do furo) | |||||||||||||
| Linha largura mínima/afastamento: 0.08mm | Precisão da perfuração: +/--0,05 | |||||||||||||
| Tamanho de trabalho máximo: 520*620mm (21.25x24.5inch) | Espessura interna mínima da camada: 0.1mm | |||||||||||||
| Placa mínima da espessura para de superfície de HAL terminado: 0.4mm | Certificado: Rohs, Iso9001, UL (na certificação) | |||||||||||||
| Espessura mínima 4 camadas: 0.4mm | Espessura mínima 6 camadas: 0.6mm | |||||||||||||
| Contagem mínima/máxima da camada: 1/20 | Regularidade da laminação: +/-0.05mm | |||||||||||||
| Passo do minuto SMD: 0.125mm | Represa mínima entre o passo fino: >0.1mm | |||||||||||||
| Camada para mergulhar o registro:<0> | Controle da impedância: +/--5% | |||||||||||||
| Impedância diferencial: +/--10% | Curva da placa/tolerância da torção:<0> | |||||||||||||
| Relação do spect do chapeamento: <8:1> | Chapeamento COV: <10> | |||||||||||||
| Superfície terminada: LF-HASL, ouro da imersão/lata/prata ./Plating Gold/OSP, | Luminoso de PTH: nível 9-9.5 | |||||||||||||
| Máscara da solda: Verde, vermelho, azul, branco, preto, amarelo. | Extensibilidade do chapeamento: >15% | |||||||||||||
