Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Cu com FR4 | Espessura: | 2.0mm |
|---|---|---|---|
| Espessura do Cu: | 2OZ | condutibilidade térmica: | 2W/M.K |
| Soldermask: | azul | Legenda: | PSR-4000 |
| superfície terminada: | Ouro da imersão. OSP.HAL | ||
| Realçar: | fazendo placas de circuito impresso,Fazendo placas do PWB |
||

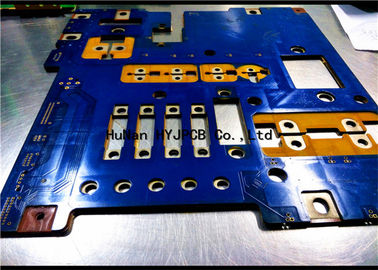

O Ims do Cu do PWB da iluminação com o FR4 para o carro novo da energia e as luzes colocam a placa do PWB que faz o PWB conduzido do núcleo do metal
| Tipo do PWB | Tipo material | Tipo material | |||||||
| Único PWB do lado PWB dobro do lado PWB Multilayer Único PWB do lado |
CEM-1 FR-4 Alumínio Cobre Cerâmico |
SY KB IL LianMao HongRen Arlon KingWong VT Latifundiário 5052 séries |
|||||||
| A vantagem de nós | |||||||||
| 1 | Nós temos nossos próprios, independente do sistema do tratamento de águas residuais. Certifique-se que haverá um espaço muito grande do desenvolvimento e a estabilidade do ambiente de produção no futurer | ||||||||
| 2 | A operação flexível, pode estar na produção de grupos pequenos. Igualmente pode produzir grandes quantidades. Pode salvar a produção rapidamente. | ||||||||
| 3 | A produção dobro urgente por 24 horas, a produção Multilayer urgente da amostra da amostra para 48 hours.completely de acordo com exigências de cliente | ||||||||
| Sobre os arquivos | |||||||||
| 1 | Você tem arquivos do gerber ou arquivos do PWB | ||||||||
| 2 | Você tem amostras do PWB. envie-nos a amostra. nós ajudá-la-emos para a cópia gratuita | ||||||||
| Como calcular o preço | |||||||||
| 1 | Por exemplo, seu dobro tomou partido tamanho do PWB é 100 milímetros * 200 milímetros de largura, preço tomado partido dobro longo do PWB são $60 medidores de um quadrado. Assim o cálculo resulta 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Sobre o transporte. | |||||||||
| Toda a cotação não inclui o custo do transporte | |||||||||
| 1 | Você encontra uma empresa de transmissão do frete para ajudá-lo, quando nós terminamos o PWB, que nós o wiill envia a sua empresa do remetente diretamente. Você diretamente às despesas de transporte pagou à empresa do remetente | ||||||||
| 2 | Nós ajudamo-lo responsável para o transporte, frete incluído no preço. De acordo com quanto dinheiro uma computação do quilograma. | ||||||||
| 3 | A fim salvar custos. O melhor é você tem a empresa familiar do remetente | ||||||||
O PWB de cobre da base, incluindo uma placa, a placa pela camada do circuito (1), pela camada condutora térmica de isolamento (2) e pela camada de cobre baixa (3) a estrutura composta da três-camada, sua característica é: descreveu a camada do circuito (1) que o lado da placa tem para não andar na corrente de superfície reforça a zona refrigerando (4), múltiplos estabelecidos refrigerando da zona do reforço nos 4) (ao longo do sentido da espessura do furo cego (5), o furo cego (5) para alinhar (1) e a camada de isolamento condutora térmica (2) a vestir, faz os 5) cobres do furo cego (na camada baixa da parte inferior do furo (3); E cada furo cego (5) na parede do furo e na parte inferior do furo coberto com o chapeamento de cobre (6), e com a camada do chapeamento de cobre (6) será descrito na linha (1) conectada à camada de cobre baixa (2) descrita. Circuite a camada deste novo tipo prático de calor através do furo cego na camada do cobre da base da condução do chapeamento de cobre diretamente, consequentemente, reforçar a área refrigerando da capacidade refrigerando é melhor, a velocidade refrigerando é mais rápido.
| Capacidade de processo | ||||||||||||||
| Tipo material: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Espessura do tanoeiro: 0.5-12OZ | |||||||||||||
| Espessura da placa: 0.2-6.0mm | Tamanho mínimo do furo: 0.25mm (tamanho terminado do furo) | |||||||||||||
| Linha largura mínima/afastamento: 0.08mm | Precisão da perfuração: +/--0,05 | |||||||||||||
| Tamanho de trabalho máximo: 520*620mm (21.25x24.5inch) | Espessura interna mínima da camada: 0.1mm | |||||||||||||
| Placa mínima da espessura para de superfície de HAL terminado: 0.4mm | Certificado: Rohs, Iso9001, UL (na certificação) | |||||||||||||
| Espessura mínima 4 camadas: 0.4mm | Espessura mínima 6 camadas: 0.6mm | |||||||||||||
| Contagem mínima/máxima da camada: 1/20 | Regularidade da laminação: +/-0.05mm | |||||||||||||
| Passo do minuto SMD: 0.125mm | Represa mínima entre o passo fino: >0.1mm | |||||||||||||
| Camada para mergulhar o registro:<0> | Controle da impedância: +/--5% | |||||||||||||
| Impedância diferencial: +/--10% | Curva da placa/tolerância da torção:<0> | |||||||||||||
| Relação do spect do chapeamento: <8:1> | Chapeamento COV: <10> | |||||||||||||
| Superfície terminada: LF-HASL, ouro da imersão/lata/prata ./Plating Gold/OSP, | Luminoso de PTH: nível 9-9.5 | |||||||||||||
| Máscara da solda: Verde, vermelho, azul, branco, preto, amarelo. | Extensibilidade do chapeamento: >15% | |||||||||||||
